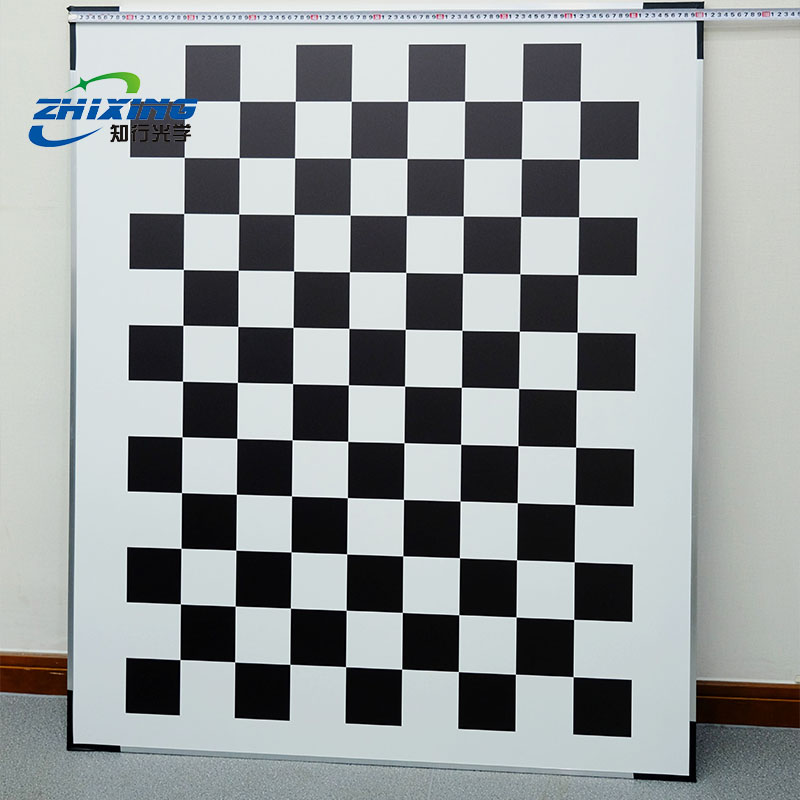

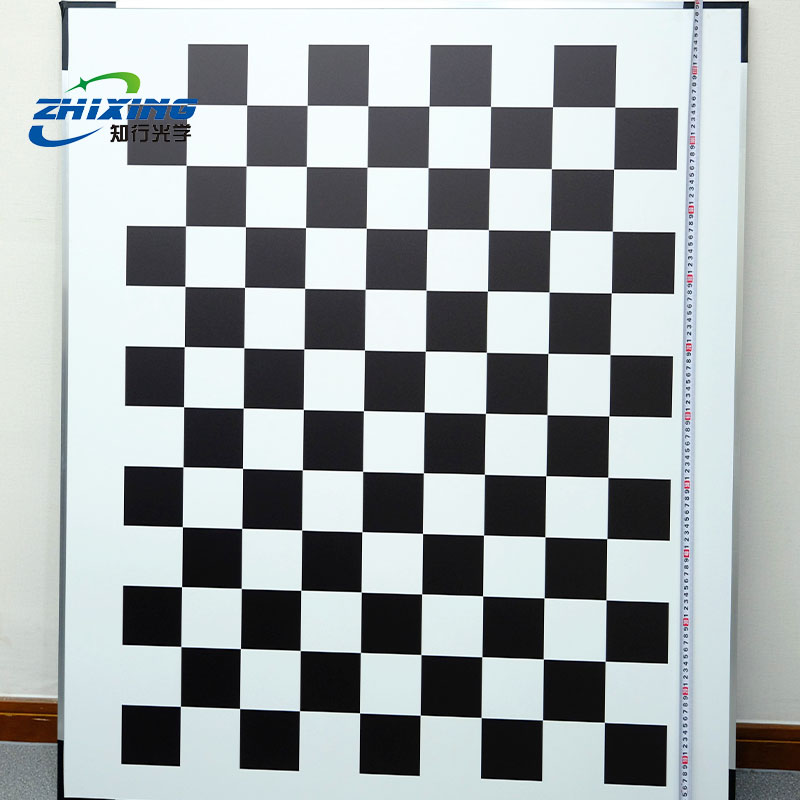

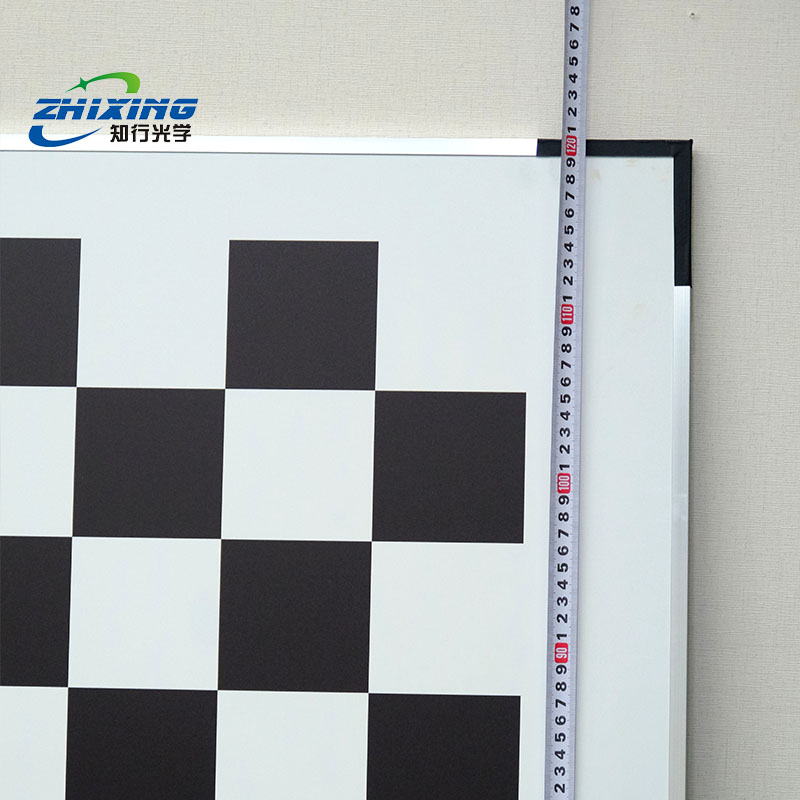

超大尺寸漫反射标定板

产品系列:超大尺寸漫反射标定板

发布日期:2024-03-09

立即询价

标定板使用方法



      标定板是一种用于相机标定的工具,它可以帮助我们准确地测量相机的畸变和相机内外参数,从而提高图像的质量和准确性。本文将介绍标定板的使用方法,以帮助读者更好地理解和应用这一工具。

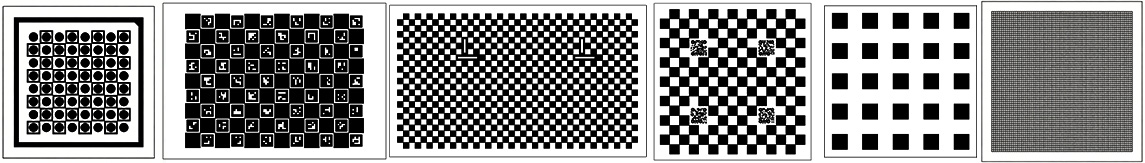

一、标定板的选择

      在选择标定板时,我们应考虑以下几个因素:

      1. 板材质量:标定板应选用高质量的材料制作,以确保其平整度和稳定性。

      2. 标定板尺寸:标定板的尺寸应根据实际应用需求选择,一般常见的尺寸有10×10cm、20×20cm等。

      3. 标定板格点数:标定板上的格点数越多,标定结果的准确性越高,但同时也增加了标定的难度。



二、标定板的摆放

      在进行相机标定之前,我们需要将标定板放置在相机的拍摄范围内,并保持平整。以下是一些摆放标定板的注意事项:

      1. 距离要适中:标定板应该放置在相机的拍摄范围内,距离相机适中,以确保标定结果的准确性。

      2. 角度要正对:标定板应该正对相机镜头,避免出现倾斜或旋转的情况。

      3. 光线要均匀:在拍摄标定板时,应确保光线均匀分布,避免出现阴影或过曝的情况。



三、标定板的拍摄

      在摆放好标定板后,我们可以使用相机进行标定板的拍摄。以下是一些拍摄标定板的技巧:

      1. 调整焦距:在拍摄标定板时,应根据实际需求调整相机的焦距,以确保标定板上的格点清晰可见。

      2. 多角度拍摄:为了获取更准确的标定结果,我们可以从不同的角度和方向拍摄标定板,以覆盖更多的信息。

      3. 多张图像拍摄:为了提高标定的准确性,我们可以拍摄多张标定板的图像,然后将它们进行融合,得到更精确的标定结果。



四、标定板的数据处理

      在完成标定板的拍摄后,我们需要对拍摄得到的图像进行数据处理,以获取相机的畸变和内外参数。以下是一些数据处理的步骤:

      1. 提取角点:首先,我们需要从标定板的图像中提取出角点的坐标信息,这些角点是进行标定的基础。

      2. 计算畸变参数:通过对提取的角点进行畸变校正,我们可以计算出相机的畸变参数,如径向畸变和切向畸变。

      3. 计算内外参数:利用畸变校正后的角点坐标,我们可以计算出相机的内外参数,包括相机的焦距、主点坐标和旋转矩阵等。



五、标定结果的评估

      在完成标定后,我们需要对标定结果进行评估,以确保其准确性和可靠性。以下是一些评估标定结果的方法:

      1. 重投影误差:通过将标定结果应用到新的图像中,并计算重投影误差,来评估标定的准确性。

      2. 视觉效果:通过观察标定结果应用到图像中的效果,来评估标定的可靠性。

      3. 实际应用:将标定结果应用到实际应用中,如三维重建或机器视觉任务中,来评估标定的效果和稳定性。



      标定板是一种重要的相机标定工具,通过正确使用标定板,我们可以获得准确的相机畸变和内外参数,从而提高图像的质量和准确性。希望本文的介绍能够帮助读者更好地理解和应用标定板。
