测微尺
类别
测微尺分目镜测微尺和物镜测微尺(镜台测微尺)。目镜测微尺:测量视野中的物体长度;物镜测微尺:是标准长度,用来标定目镜测微尺。
目镜测微尺:是一块圆形玻片,其中央刻有精确的刻度,通常是将5mm划分为50格,实际每格等于100μm。刻度的大小随着使用的目镜和物镜的放大倍数而改变,用前必须用物镜测微尺来标定。
物镜测微尺:一块特制的载玻片,其中央有一小圆圈。圆圈内刻有分度,将长1mm的直线等分为100小格,每小格等于10μm。
标定方法
1.取下接目镜,旋下目镜上的目透镜,将目镜测微尺放入接目镜的中隔板上,使有刻度一面朝下,再旋上目透镜,并装入镜筒内。
2.将物镜测微尺置于显微镜的载物台上,使有刻度的一面朝上,同观察标本一样,使具有刻度的小圆圈位于视野中央。
3.先用低倍镜观察,对准焦距,待看清物镜测微尺的刻度后,转动目镜,使目镜测微尺的刻度与物镜测微尺的刻度相平行,并使两尺的左边第一条线相重合,再向右寻找两尺的另外一条重合线。
4.记录二条重合线间的目镜测微尺的格数和物镜测微尺的格数。
计算方式
1.目镜测微尺每格长度=两个重叠刻度间物镜测微尺格数×10/两个重叠刻度间目镜测微尺格数。
2.以同样方法,分别在不同倍率的物镜下测定测微尺上每格的实际长度。
3.如此测定后的目镜测微尺的尺度,仅适用于测定时所用的显微镜的目镜和物镜的放大倍数,若更换物镜,目镜的放大倍数时,必须再进行校正标定。
图片样式

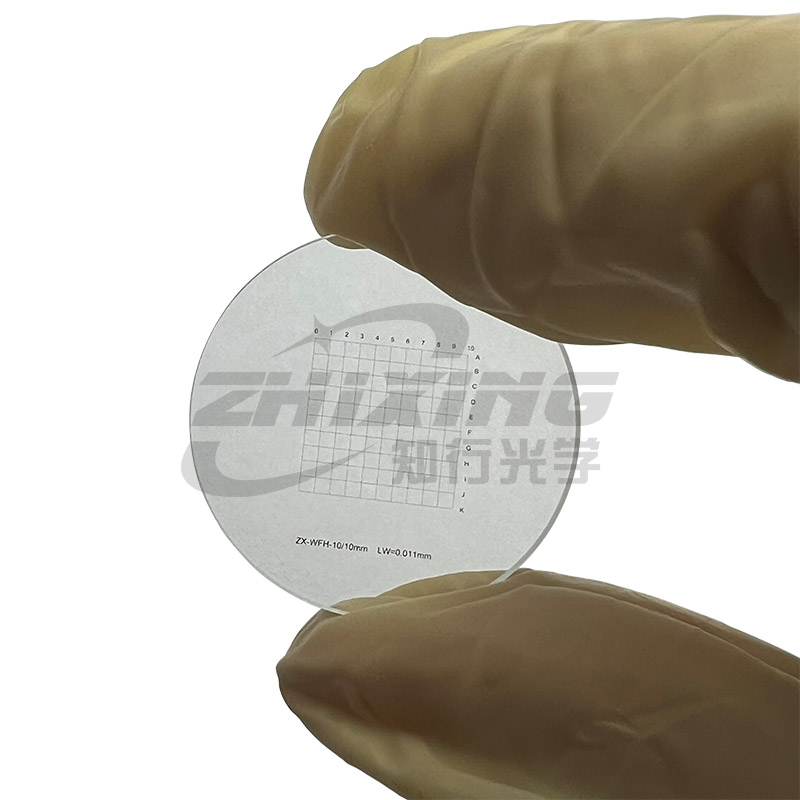

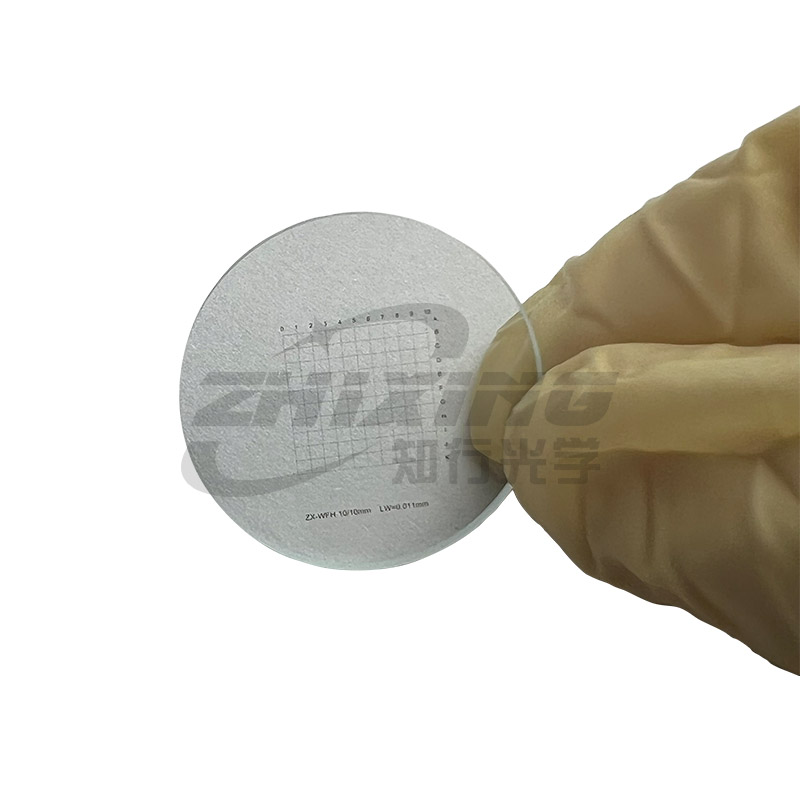

实物照片


|
